A la espera estamos....

Yo hace unos días probé con las codificaciones que os comenté, modificando el modelo del coche y otras cosillas sin éxito.



Esperemos que des con ello...





Un Saludo

bueno bueno.. mi elsawin es mu antiguo jajaja donde demonios esta la centralita j533 del exeo? jajajaj

Se que tiene pq me lo da el log que hice con el vcds,

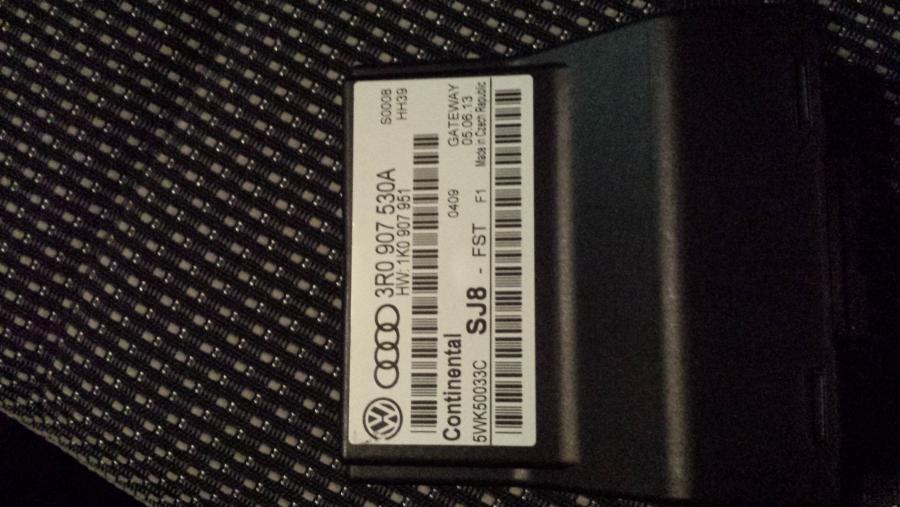

y de que coche es esa centralita gateway?

el nuestro la gateway va en el cuadro,has probado a arrancar el coche con esa centralita puesta?

Si el nuestro lo lleva integrado en el cuadro...



Bajate los Didacticos del Exeo ( Hilo del foro )y lo veras:



El Gateway se integra en el cuadro de instrumentos. Asume dos funciones básicas:
- Interlocutor entre las distintas líneas de CAN-Bus.
- Modo de transporte.



He buscado en RossTech, en el modulo 17-Instruments. Y efectivamente viene codificación tanto para el cuadro como para el Getway.

Te dejo la información:



Coding

• 00??xxx: Options I
  • +00 = 1. K-Number (Europe/USA/Rest of World)
  • +01 = Smaller Fuel Tank Volume (All-Wheel-Drive)
  • +02 = Side Marker Lights Indicator Lamp inactive
  • +04 = 3. K-Number (Rental Cars)
  • +08 = 2. K-Number (Australia)
  • +16 = Clutch Pedal Switch Operation in FIS Display
• 00xx?xx: Country
  • 0 = Germany (D)
  • 1 = Rest of World (RoW)
  • 2 = USA (US)
  • 3 = Canada (CAN)
  • 4 = Great Britain (GB)
  • 5 = Japan (JP)
  • 6 = Saudi Arabia
  • 7 = Australia (AUS)
• 00xxx?x: Seatbelt Warning
  • 0 = No Seatbelt Warning
  • 1 = Seatbelt Warning Europe-NCAP
  • 2 = Seatbelt Warning USA and Canada (NAR old)
  • 3 = Seatbelt Warning USA and Canada (NAR new)
  • 4 = Seatbelt Warning Europe-NCAP (incl. passenger)
  • 5 = Seatbelt Warning USA and Canada old (incl. passenger)
  • 6 = Seatbelt Warning USA and Canada NAR new (incl. passenger)
• 00xxxx?: Options II
  • 1 = Standard (< 11/2006)
  • 4 = Washer Fluid Warning inactive (11/2006 >😉
  • 8 = Washer Fluid Warning active (11/2006 >😉



Adaptation Channel 029: Tank Characteristic (Fuel Level Sensor 2)

Parallel shift of tank characteristic by +/- 32 Ohm. Only for Quattro models.

• Standard Value: 128
• Value Range: 96...160 (-8.0...+8.0 l)
• Increments: 1 = 1 Ohm = 1/4 l

Channel 030: Tank Characteristic (Fuel Level Sensor 1)

Parallel shift of tank characteristic by +/- 32 Ohm.

• Standard Value: 128
• Value Range: 96...160 (-8.0...+8.0 l)
• Increments: 1 = 1 Ohm = 1/4 l

Channel 032: Tank Characteristic (Not detactable Tank Volume)

The tank volume which is not recordable by the fuel gauge sender(s).

Channel 033: Tank Characteristic (Full Calibration)

Non-parallel shift of the tank characterictic above a readout of 1/2. To start the adaptation enter '65535' as new value.

• Standard Value: 128
• Value Range: 112...144 (-4.0...+4.0 l)
• Increments: 1 = 1 Ohm = 1/4 l

Channel 034: Tank Characteristic (Dry Calibration) Channel 035: Speed Threshold

This value represents the speed threshold for the dynamic oil pressure system. The threshold can be raised in increments of 250 RPM.

Channel 060: CAN-Databus Powertrain (Installation List)

• +00001 = Engine (Standard)
• +00002 = Automatic Transmission (Optional)
• +00004 = Brake (Standard)
• +00016 = Airbag (Standard)
• +01024 = Instrument Cluster (Standard)

Channel 061: CAN-Databus Comfort (Installation List)

• +00001 = Central Electronics (Standard)
• +00002 = Comfort System (Standard)
• +00064 = Trailer (Optional)
• +00128 = Convertible Top (Optional)
• +00256 = Instrument Cluster (Standard)
• +00512 = Tire Pressure Control (Optional)
• +01024 = Steering Column Electronics (Standard)
• +02048 = Climate Control (Standard)
• +32768 = Auxiliary Heating (Optional)



Channel 062: CAN-Databus Infotainment (Installation List)

• +00001 = Radio (Optional)
• +00002 = Telephone (Optional)
• +00004 = Navigation (Optional)
• +00008 = Telematics (Optional)
• +00016 = Intrument Cluster (Standard - only coded with 2nd Component)

Channel 099: Transport Mode

• 0 = inactive
• 1 = active

Note: Some head units require a seperate transport mode deactivation (Adress 56 > Adaptation Channel 099).

Yo por si te sirve de algo, cuando teniamos la radio y pasabamos a navegador para poder visualizar en el FIS la indicaciones del navegador habia que modificar un valor en el Módulo 17-Instruments



Channel 062: CAN-Databus Infotainment (Installation List)

• +00001 = Radio (Optional)
• +00002 = Telephone (Optional)
• +00004 = Navigation (Optional)
• +00008 = Telematics (Optional)
• +00016 = Intrument Cluster (Standard - only coded with 2nd Component)

Pasabamos de 19 (El Original del coche) a 23.



-El 19 le sacamos de llevar activado: Radio + Telephone + Intrument Cluster (1+2+16= 19)

-Pasabamos a 23: Radio + Telephone + Navigation + Intrument Cluster (1+2+4+16=23)



Solo nos falta activar el "Telematics" que no tengo ni idea de que será. Y el resto de Can-Bus ni idea tampoco.



Un Saludo

Sigo buscando, y en Rosstech me indica que los ultimos modelos del Audi A4 (A los que por supuesto les funciona OPS), también llevan el Gateway implementado en la electrónica del cuadro, con unas codificaciones muy similares:



Audi A4 (8E) Instrument Cluster (8EC/8ED/8HE)

• 1 Coding
• 2 Adaptation
  • 2.1 Channel 029: Tank Characteristic (Fuel Level Sensor 2)
  • 2.2 Channel 030: Tank Characteristic (Fuel Level Sensor 1)
  • 2.3 Channel 032: Tank Characteristic (Not detactable Tank Volume)
  • 2.4 Channel 033: Tank Characteristic (Full Calibration)
  • 2.5 Channel 034: Tank Characteristic (Dry Calibration)
  • 2.6 Channel 035: Speed Threshold
  • 2.7 Channel 060: CAN-Databus Powertrain (Installation List)
  • 2.8 Channel 061: CAN-Databus Comfort (Installation List)
  • 2.9 Channel 062: CAN-Databus Infotainment (Installation List)
  • 2.10 Channel 099: Transport Mode

Coding

• 00??xxx: Options I
  • +00 = 1. K-Number (Europe/USA/Rest of World)
  • +01 = Smaller Fuel Tank Volume (All-Wheel-Drive)
  • +02 = Side Marker Lights Indicator Lamp inactive
  • +04 = 3. K-Number (Rental Cars)
  • +08 = 2. K-Number (Australia)
  • +16 = Clutch Pedal Switch Operation in FIS Display
• 00xx?xx: Country
  • 0 = Germany (D)
  • 1 = Rest of World (RoW)
  • 2 = USA (US)
  • 3 = Canada (CAN)
  • 4 = Great Britain (GB)
  • 5 = Japan (JP)
  • 6 = Saudi Arabia
  • 7 = Australia (AUS)
• 00xxx?x: Seatbelt Warning
  • 0 = No Seatbelt Warning
  • 1 = Seatbelt Warning Europe-NCAP
  • 2 = Seatbelt Warning USA and Canada (NAR old)
  • 3 = Seatbelt Warning USA and Canada (NAR new)
  • 4 = Seatbelt Warning Europe-NCAP (incl. passenger)
  • 5 = Seatbelt Warning USA and Canada old (incl. passenger)
  • 6 = Seatbelt Warning USA and Canada NAR new (incl. passenger)
• 00xxxx?: Options II
  • 1 = Standard (< 11/2006)
  • 4 = Washer Fluid Warning inactive (11/2006 >😉
  • 8 = Washer Fluid Warning active (11/2006 >😉



Adaptation Channel 029: Tank Characteristic (Fuel Level Sensor 2)

Parallel shift of tank characteristic by +/- 32 Ohm. Only for Quattro models.

• Standard Value: 128
• Value Range: 96...160 (-8.0...+8.0 l)
• Increments: 1 = 1 Ohm = 1/4 l

Channel 030: Tank Characteristic (Fuel Level Sensor 1)

Parallel shift of tank characteristic by +/- 32 Ohm.

• Standard Value: 128
• Value Range: 96...160 (-8.0...+8.0 l)
• Increments: 1 = 1 Ohm = 1/4 l

Channel 032: Tank Characteristic (Not detactable Tank Volume)

The tank volume which is not recordable by the fuel gauge sender(s).

Channel 033: Tank Characteristic (Full Calibration)

Non-parallel shift of the tank characterictic above a readout of 1/2. To start the adaptation enter '65535' as new value.

• Standard Value: 128
• Value Range: 112...144 (-4.0...+4.0 l)
• Increments: 1 = 1 Ohm = 1/4 l

Channel 034: Tank Characteristic (Dry Calibration) Channel 035: Speed Threshold

This value represents the speed threshold for the dynamic oil pressure system. The threshold can be raised in increments of 250 RPM.

Channel 060: CAN-Databus Powertrain (Installation List)

• +00001 = Engine (Standard)
• +00002 = Automatic Transmission (Optional)
• +00004 = Brake (Standard)
• +00016 = Airbag (Standard)
• +01024 = Instrument Cluster (Standard)

Channel 061: CAN-Databus Comfort (Installation List)

• +00001 = Central Electronics (Standard)
• +00002 = Comfort System (Standard)
• +00064 = Trailer (Optional)
• +00128 = Convertible Top (Optional)
• +00256 = Instrument Cluster (Standard)
• +00512 = Tire Pressure Control (Optional)
• +01024 = Steering Column Electronics (Standard)
• +02048 = Climate Control (Standard)
• +32768 = Auxiliary Heating (Optional)



Channel 062: CAN-Databus Infotainment (Installation List)

• +00001 = Radio (Optional)
• +00002 = Telephone (Optional)
• +00004 = Navigation (Optional)
• +00008 = Telematics (Optional)
• +00016 = Intrument Cluster (Standard - only coded with 2nd Component)

Channel 099: Transport Mode

• 0 = inactive
• 1 = active

Note: Some head units require a seperate transport mode deactivation (Adress 56 > Adaptation Channel 099).





Y los canales, no llevan ningun Getaway aparte:



Audi A4/S4/RS4/Cabriolet (8E/8H)

Note: Some sections are marked with 8E2/8E5/8H7 (pre-facelift/B6) and 8EC/8ED/8HE (facelift/B7), please decide yourself which one you have.



[01] - Engine Gasoline Engines

• 2.0l TFSI (AXX/BGB/BPJ/BPY/BWA):
  • Coding
  • Adaptation
  • Basic Setting
  • Label File (06F-907-115-AXX.LBL)

Diesel Engines

• 2.5l V6 TDI (AFB/AKE/AKN/AYM/BAU/BCZ/BDG/BDH/BFC):
  • Coding
  • Adaptation
  • Login
  • Basic Setting
  • Special Procedures
    • Injection Pump Swapping (Immobilizer III only)
  • Label File (059-907-401-AKE.LBL)

[02] - Transmission

• 6-Speed Automatic Transmission (01J/Multitronic)
  • Coding
  • Adaptation
  • Special Procedures
  • Label File

[03] - Brake Electronics

• Bosch 5.7
  • Login
  • Coding
  • Basic Setting
  • Label File (8E0-614-517.LBL)
• Bosch 8.0
  • Coding
  • Basic Setting
  • Replacement
  • Label File (8E0-910-517.LBL)

[08] - Heating/Air Conditioning

• Coding
• Adaptation
• Label File (8E0-820-043.LBL)

[09] - Central Electronics

• Central Electronics (8E2/8E5)
  • Coding
  • Adaptation
  • Label File (8E0-907-279-8E2.LBL)
• Central Electronics (8EC/8ED)
  • Coding
  • Adaptation
  • Label File (8E0-907-279-8EC.LBL)

[0F] - Radio (Digital)

• Sirius
  • Label File (8E0-035-593-SIR.LBL)
• XM
  • Label File (8E0-035-593-XM.LBL)

[15] - Airbag

• Airbag 8.4
  • Coding
  • Adaptation
  • Label File (8E0-959-655-84.LBL)
• Airbag 9.41
  • Coding
  • Adaptation
  • Basic Setting
  • Special Procedures
  • Label File (8E0-959-655-94.LBL)

[16] - Steering Wheel

• Coding
• Adaptation
• Label File (8E0-953-549.LBL)

[17] - Instrument Cluster

• Instrument Cluster (8E2/8E5/8H7)
  • Coding
  • Adaptation
  • Label File (8E0-920-9xx-8E2.LBL)
• Instrument Cluster (8EC/8ED/8HE)
  • Coding
  • Adaptation
  • Label File (8E0-920-9xx-8EC.LBL)

[18] - Auxiliary Heating

• Coding
• Adaptation

[26] - Automatic Roof

• Adaptation
• Measuring Blocks
• Label File (8H0-959-255.LBL)

[36] - Seat Adjustment (Driver)

• Coding
• Adaptation
• Basic Setting
• Label File

[37] - Navigation

• Radio/Navigation System (RNS-E)
  • Coding
  • Adaptation
  • Label File (8E0-035-192-RNSE.LBL)
• Radio/Navigation System (RNS-Low)
  • Coding
  • Adaptation
  • Label File (8J0-035-192-RNSL.LBL)

[45] - Interior Monitoring

• Coding
• Adaptation
• Label File (8E0-951-177.LBL)

[46] - Comfort System

• Coding
• Adaptation
• Special Procedures

[55] - Headlight Aim Control

• Headlight Aim Control (Dynamic Light) (8E2/8E5)
  • Coding
  • Adaptation
  • Basic Setting
  • Label File (4Z7-907-357.LBL)
• Headlight Aim Control (Xenon Plus) (8EC/8ED)
  • Coding
  • Adaptation
  • Basic Setting
  • Label File (8P0-907-357.LBL)
• Headlight Aim Control (Adaptive Light) (8EC/8ED)
  • Coding
  • Adaptation
  • Basic Setting
  • Security Access
  • Label File (4F0-910-357.LBL)

[56] - Radio (Analog)

• Radio System (Generation II)
  • Coding
  • Adaptation
  • Label File (8E0-035-1xx-56.LBL)
• Radio System (Generation II+)
  • Coding
  • Adaptation
  • Label File (8J0-035-1xx-56.LBL)
• Radio/Navigation System (RNS-E)
  • Coding
  • Adaptation
  • Label File (8E0-035-192-RNSE.LBL)
• Radio/Navigation System (RNS-Low)
  • Coding
  • Adaptation
  • Label File (8J0-035-192-RNSL.LBL)

[57] - TV-Tuner [65] - Tire Pressure Monitoring

• Coding
• Label File (8E0-907-273.LBL)

[67] - Voice Control [69] - Trailer [75] - Telematics [76] - Parking Aid

• Audi A4 (8E) Parking Aid (4-Channel - 8E2/8E5)
  • Coding
  • Adaptation
  • Label File (8Z0-919-283.LBL)
• Audi A4 (8E) Parking Aid (8-Channel - 8E2/8E5)
  • Coding
  • Adaptation
  • Label File (8E0-919-283-8E2.LBL)
• Audi A4 (8E) Parking Aid (4/8-Channel - 8EC/8ED)
  • Coding
  • Adaptation
  • Label File (8E0-919-283-8EC.LBL)

[77] - Telephone

• Telephone
  • Coding
  • Adaptation
  • Label File
• Telephone Preparation
  • Coding
  • Adaptation
  • Label File (8P0-862-335.LBL)

Hola compis!!! siento diferir con ustedes, pero la centralita gateway va a parte y en el ETKA online la podeis ver, os dejo un pantallazo adjunto, por favor miradla...y observar que claramente el gateway no es un cuadro de instrumentos... no se en los exeos de antes de 2013.. pero en el mio va asi.. segun indica aqui.. y lo q pasa es q no la encuentro con el Elsawin, quizas por que en eso teneis razon y antes de 2013 iba en el cuadro adjunta. un saludo...



pd: en una pagina web rusa que te venden piezas tambien sale el mismo esquema de la gateway, sinceramente no se los lios que se traen los de la seat...madre mia.. cada vez le ponen algo diferente.. vaya jaleos..

Chicos no me deja subir la imagen.. pero en el ETKA online.. buscad porfavor exeo 2013, y en el grupo 9 de electricidad, es el subgrupo 937-50.. y observar la imagen. un saludo

puede ser verdad no lo se pero para poner una gateway a nuestro exeo hay que modificar la instalacion electrica y tambien desarrollar otro cuadro diferente o por lo menos programarlo para que ya no sea gateway



sinceramente no entiendo que seat  gaste dinero en el utimo año de fabricacion

anibal si puedes manda un pantallazo del modelo de cuadro que tienes y si puede ser los canales 60 61 y 62 de adaptacion que son en realidad la gateway del cuadro

sera la ostia poner esa gateway con nuestro cuadro con las posibilidades que tiene de poner otras centralitas mas modernas, alguna aplicacion nueva se podria poner

no he podido aun desmontar el bajo pies del conductor, a ver si me da tiempo esta semana pero ando resfriado tb, a ver, recuerdo cuando desmonte para poner la chicharra del parktronic delantero y el cableado del boton que habia una centralita al lado del acelerador...con un ramal de cables en medio  y esa centralita es en el golf etc... la del gateway pero no puedo asegurarlo pq no recuerdo el numero, yo crei q era la de la presion de los neumaticos pero despues la he visto en fotos y es chica y esa era mas grande. de todas formas en cuanto pueda desmonto eso y os lo digo. disculpad que tarde.





pd. eso de los puntos neutrales q es? alguien q me ha dao un voto neutral? jejejej no le gusto a alguien ? jejejej de verdad q no se de q va

Bueno señores buenas noticias! Hoy he abierto el bajo pies del conductor de mi exeo y... SI HAY CENTRALITA CANBUS.. ES DECIR..NO VA EN EL CUADRO COMO DECIAN. De hecho va al lado del embrague, justo detras de los relees que estan ahi abajo.

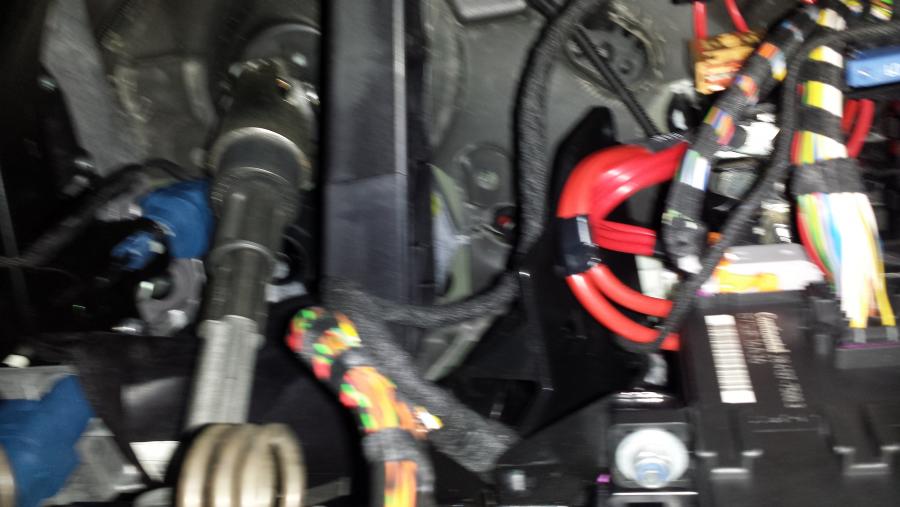

Lo malo ha sido que al poner la que me encontre en la chatarra que era 7N0907530AF no me funciona pues no es compatible, no enlaza las centralitas del coche, pero bueno, algo es algo...al menos sabemos que no va integrada en el cuadro de instrumentos. asi que... a buscar una que sea compatible. adjuto foto de mi centralita de serie quitada de su sitio y del lugar donde va.

bueno la del lugar no se ve na jejeje lo siento.. pero es donde os he dicho. a ver si averiguamos que modelo de centralita se puede usar o si esa q tengo se puede codificar, por que con el vcds me deja ponerle lo q lleva pero no me se relacionan entre si las centralitas.

nos has dejado alucinaos

yo estoy seguro que mi coche del 2011 no lleva esa centralita

si puedes dinos que llevas en los canales de adaptacion del cuadro, 60 61 y 62, y el modelo de cuadro que te da el vag com

es alucinante que seat cambie el cableado del coche su ultimo año de vida. pues a esa centralita deben ir todos los buses del coche, y no al cuadro como hasta ahora



que interesante tu informacion

pues mirando en el etka todos llevamos getaway. lo único es que hay una red hasta 2012 y otra a partir de 2012

En efecto rojofuego tiene razon hay dos tipos de can gateway, mirad detras del embrague y vereis la centralita.

los canales despues os lo digo, que tengo q pincharle el vcds

Ahora el problema es configurar la centralita que tengo, sabeis algun numero de seguridad para activar las adaptaciones.?

a ver chavales voy a tratar de despejaros algunas dudas respecto a la centralita que tenemos Gateway y que como decis todos llevamos pero que a solo los últimos modelos les funciona ya que la única función que tiene es la de star-stop. el porque la llevamos y no tiene función habría que preguntarlo en seat. darme media hora que prepare unos pdf tanto del etka como del elsa y veréis lo que os estoy diciendo.

Perfecto...somos todo oídos.... Jejeje

Enviado desde el Caribe

.
